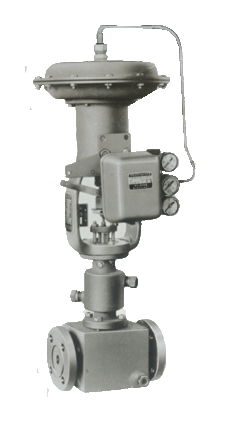

氣動薄膜保溫夾套精小型調節閥
- 型號 :
詳細介紹
型氣動薄膜保溫夾套精小型調節閥□結構特點和應用范圍
型氣動薄膜保溫夾套精小型單座調節閥吸取了精小型單座閥的優點，形小、體輕、流量特性精確，可調
比大、泄漏量小。應用于保持介質溫度，防止介質結晶和
凝固的場合。
□型號、規格
|
型 號
|
 |
|
規 格
|
DN20~200
|
□技術參數和性能指標
|
公稱通徑 mm |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
||||||
|
閥座直徑 mm |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
額定流量 |
直 線 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
|
公稱壓力 MPa |
1.6 ; 4.0 ; 6.4 |
||||||||||||||
|
行 程 mm |
16 |
25
|
40
|
60
|
|||||||||||
|
保溫介質溫度 ºC |
100~350 |
||||||||||||||
|
保溫介質壓力 MPa |
1.0 |
||||||||||||||
|
法蘭尺寸 、型式 |
PN16按JB78-59光滑式；PN40、64按JB/T79.2-94凹式 |
||||||||||||||
|
閥體材質 |
ZG230-450 ZG0Cr18Ni12Mo2Ti ZG1Cr18Ni9Ti |
||||||||||||||
|
保溫套材質 |
A3鋼板 |
||||||||||||||
|
可調比 |
50 : 1 |
||||||||||||||
●執行機構主要技術參數
|
型 號 |
|
|
|
|
|
薄膜有效面積 cm2 |
280 |
400 |
630 |
1000 |
|
行 程 mm |
16 |
25 |
40 |
60 |
|
彈 簧 范 圍 KPa |
20~100 ; 40~200 ; 20~60 ; 60~100 ; 80~240 |
|||
●性能指標
|
頂 目 |
帶 定 位 器 |
|
基 本 誤 差 % |
±2.5 |
|
回 差 % |
2.5 |
|
額定行程偏差% |
+2.5 |
|
允許泄漏量1/h |
1×10-4×閥額定容量 |
●允許壓差 MPa
|
氣源壓力KPa
|
氣關閥
|
氣開閥
|
|||||
|
120
|
140
|
180
|
0
|
||||
|
彈簧范圍KPa
|
20~100
|
20~100
|
40~200
|
80~240
|
|||
|
公稱通徑mm
|
閥座直徑mm
|
允許壓差
|
|||||
|
20
|
10
|
5.3
|
6.4
|
6.4
|
5.3
|
6.4
|
6.4
|
|
12
|
3.7
|
3.7
|
|||||
|
15
|
2.4
|
5.5
|
2.4
|
5.5
|
|||
|
20
|
1.3
|
3.1
|
1.3
|
3.1
|
|||
|
25
|
26
|
0.8
|
1.6
|
3.2
|
0.8
|
1.6
|
3.2
|
|
32
|
32
|
0.55
|
1.1
|
2.2
|
0.55
|
1.1
|
2.2
|
|
40
|
40
|
0.5
|
1.0
|
2.0
|
0.5
|
1.0
|
2.0
|
|
50
|
50
|
0.3
|
0.6
|
1.2
|
0.3
|
0.6
|
1.2
|
|
65
|
66
|
0.3
|
0.6
|
1.2
|
0.3
|
0.6
|
1.2
|
|
80
|
80
|
0.2
|
0.4
|
0.8
|
0.2
|
0.4
|
0.8
|
|
100
|
100
|
0.12
|
0.24
|
0.48
|
0.12
|
0.24
|
0.48
|
|
125
|
125
|
0.12
|
0.24
|
0.48
|
0.12
|
0.24
|
0.48
|
|
150
|
150
|
0.08
|
0.16
|
0.32
|
0.08
|
0.16
|
0.32
|
|
200
|
200
|
0.05
|
0.1
|
0.2
|
0.05
|
0.1
|
0.2
|
□可配附件
手輪機構，注油器(必配)，定位器(必配)，空氣過濾減壓器等。
□外形尺寸 mm
|
公稱通徑DN
|
L
|
H
|
H1
|
B
|
D
|
法蘭提
升檔數 |
升檔后
法蘭規格 |
|||
|
PN16
|
PN40
|
PN64
|
氣關
|
氣開
|
PN16 40 64
|
|||||
|
20
|
206
|
210
|
235
|
674
|
711
|
77
|
112
|
280
|
2
|
32
|
|
25
|
206
|
235
|
235
|
716
|
740
|
83
|
1
|
32
|
||
|
40
|
235
|
251
|
267
|
757
|
809
|
94
|
325
|
1
|
50
|
|
|
50
|
267
|
292
|
292
|
764
|
816
|
104
|
1
|
65
|
||
|
65
|
311
|
337
|
352
|
1022
|
1134
|
179
|
113.5
|
410
|
1
|
80
|
|
80
|
337
|
368
|
394
|
1065
|
1151
|
208
|
1
|
100
|
||
|
100
|
394
|
394
|
451
|
1067
|
1153
|
217
|
1
|
125
|
||
|
150
|
600
|
650
|
650
|
1612
|
1724
|
341
|
134
|
495
|
1
|
200
|
|
200
|
672
|
734
|
766
|
1554
|
1666
|
365
|
1
|
250
|
||
□訂貨須知
訂貨時應詳細說明以下條件：
●產品型號;
●流體介質種類，工作溫度范圍;
●公稱通徑DN，閥座直徑;
●閥體、閥芯、閥座材質;
●公稱壓力，彈簧范圍;
●是否帶手輪機構;
●流量特性;
●是否有其它特殊要求。
|
|
