氣動薄膜保溫夾套雙座調節閥
- 型號 :
詳細介紹

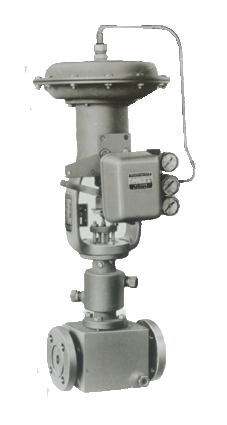

ZMAN-B型氣動薄膜保溫夾套雙座調節閥
□結構特點和應用范圍
ZMAN-B型氣動薄膜保溫夾套雙座調節閥，
當被調介質的結晶溫度高于常溫和因溫度降低流
體粘度增加或凝固致使閥門動作不靈時，在雙座
閥體和上閥蓋處采用保溫夾套裝置，利用蒸汽進
行保溫，該閥主要 應用于保持介質溫度，防止介
質結晶和凝固的場合。
□型號、規格
|
類 別 |
普 通 型 |
堆 焊 型 |
|
型 號 |
|
|
|
規 格 |
DN25~200 |
|
□技術參數和性能指標
●調節機構主要技術參數
|
公稱通徑 mm |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
額定流量系數 Kv |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
公稱壓力 MPa |
6.4 |
6.4 4.0 |
6.4 |
4.0 |
4.0 |
4.0 |
||||
|
行 程 mm |
10、16 |
25 |
40 |
60 |
||||||
|
保溫介質溫度 ºC |
≤350 |
|||||||||
|
保溫介質壓力 MPa |
1.0 |
|||||||||
|
流量特性 |
直線、 等百分比 |
|||||||||
|
介質溫度 ºC |
-40~350 |
|||||||||
|
法蘭尺寸、型式 |
按JB/T79.2-94凹式在本規格基礎上上升一至三檔 |
|||||||||
|
閥體材質 |
ZG230-450， ZG1Cr18Ni9Ti |
|||||||||
|
保溫套材質 |
A3 鋼板 |
|||||||||
●執行機構主要技術參數
|
型 號 |
ZMA-2 |
ZMA-3 |
ZMA-4 |
ZMA-5 |
|
薄膜有效面積cm2 |
280 |
400 |
630 |
1000 |
|
行 程mm |
16 |
25 |
40 |
60 |
|
彈 簧 范 圍KPa |
20~100 ; 40~200 ; 20~60 ; 60~100 |
|||
●性能指標
|
項 目 |
指 標 值 |
|
|
基 本 誤 差 % |
帶 |
±2.5 |
|
回 差 % |
2.5 |
|
|
額定行程偏差% |
+2.5 |
|
|
允許泄漏量1/h |
10-3×閥額定容量 |
|
●允許壓差 MPa
|
公稱通徑 mm
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|||
|
薄膜有效面積 cm2
|
280
|
400
|
630
|
1000
|
1600
|
||||||||||
|
允許壓差
|
氣源壓力KPa
|
彈簧范圍KPa
|
允許壓差在P2=0，閥桿在介質流出端狀態下
|
||||||||||||
|
氣關閥
|
120
|
20~100
|
5.3
|
4.3
|
4.9
|
3.8
|
4.7
|
3.6
|
2.8
|
3.7
|
2.7
|
2.1
|
2.0
|
1.7
|
|
|
140
|
6.4
|
5.3
|
4.8
|
4.6
|
3.9
|
||||||||||
|
180
|
6.4
|
||||||||||||||
|
氣開閥
|
0
|
20~100
|
5.3
|
4.3
|
4.9
|
3.8
|
4.7
|
3.6
|
2.8
|
3.7
|
2.7
|
2.1
|
2.0
|
1.7
|
|
|
40~200
|
6.4
|
5.3
|
4.8
|
4.6
|
3.9
|
||||||||||
|
80~240
|
6.4
|
||||||||||||||
□可配附件
定位器、手輪機構、空氣過濾減壓器等
□外形尺寸 mm
|
公稱通徑
|
D
|
法蘭提
升檔數 |
提升后
法蘭規格 |
L
|
H
|
H1
|
|
25
|
280
|
3
|
50
|
265
|
994
|
270
|
|
32
|
2，3
|
50，65
|
265，276
|
994
|
270，280
|
|
|
40
|
325
|
3
|
80
|
320
|
1065
|
300
|
|
50
|
2
|
80
|
320
|
1065
|
300
|
|
|
65
|
410
|
2
|
100
|
380
|
1402
|
355
|
|
80
|
2
|
|
|
|
|
|
|
100
|
2
|
150
|
436
|
1460
|
388
|
|
|
125
|
495
|
|
|
|
|
|
|
150
|
2
|
200
|
580
|
1803
|
514
|
|
|
200
|
|
|
|
|
|
□訂貨須知
訂貨時應詳細說明以下條件:
●產品型號;
●閥體、閥芯材質;
●公稱通徑DN 公稱壓力PN;
●流體介質種類;
●是否帶手輪機構及定位器，說明型號;
●信號壓力，彈簧范圍;
●介質工作溫度范圍;
●流量特性、閥前后壓力;
●是否有其它特殊要求。
|
|
