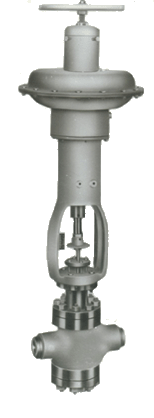

型氣動薄膜鍋爐給水調節閥
□結構特點和應用范圍
　　氣動薄膜鍋爐給水閥是以壓縮空氣為動力源的一種執行器。它與閥門定位
器配套使用，可控制被調介質的流量，實現生產過程自動化。給水閥結構
新穎，材料新型，具有壽命長、耐高壓、安全可靠等優點。現已廣泛應用
于石油、化工等部門大型裝置的鍋爐供水系統中。

□型號、規格

型      號	單座給水閥	雙座給水閥
	ZMBP-250K	ZMBN-250K
規          格	DN40	DN50

□技術參數和性能指標

●調節機構主要技術參數

公稱通徑mm	額定流量系數Kv	公稱壓力MPa	行  程mm	流量特性	溫度范圍ºC	連接型式	閥體材質	配執行機構型號
40	13．5	25	25	等百分比	-40-250	與管道焊  接	ZG15CrMo	ZMB-5
50	16							ZMB-4

●執行機構主要技術參數

型  號	行  程mm	薄膜有效面積cm2	彈簧范圍KPa
ZMB-5型	25	1000	20~100
ZMB-4型	25	630	40~200

●性能指標

項       目	帶 定 位 器
基 本 誤 差 %	±2.0
回       差 %	2.0
死       區 %	0.8
始終點偏差 %	±2.0
額定行程偏差 %	+2.5
允許泄漏量 l/h	3×10-2×閥額定容量

●允許壓差

公 稱 通 徑 mm	彈 簧 范 圍 KPa	允 許 壓 差 MPa
40	20~100	17
50	40~200	14

□可配附件
手輪、定位器（必配）、空氣過濾減壓器等。

□外形尺寸　　　　　　　　　　　　　　　　　　　　 mm

公 稱 通 徑DN	H	H1	L	d1	d2
40	1127	87	270	49	76
50	1320	175	311	43	60

□主要零件材料

零 件 名 稱	材     料	零件名稱	材料
閥       體	ZG15CrMo	上 閥 蓋	15CrMo
閥       芯	9Cr18MoV	下 閥 蓋	15CrMo
閥       座	0Cr18Ni12Mo2Ti堆焊硬質合金	螺    栓	35CrMoA
閥       桿	0Cr18Ni12Mo2Ti	填    料	石棉浸四氟

□訂貨須知
訂貨時應詳細說明以下條件
●產品型號；
●工作溫度范圍；
●公稱通徑；
●閥體材質；
●額定流量系數Kv；
●是否配附件，并說明附件型號；
●流量特性；
●是否有其它要求。
