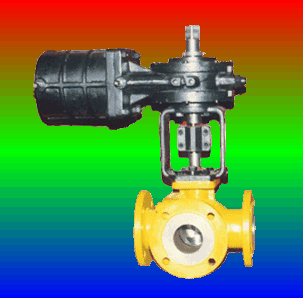

氣動三通球閥

  • 氣動三通球閥

  • 型號 :

詳細介紹



　　　　　　　　　　　　　鞍山市熱工儀表制造有限公司型氣動三通球閥

□結構特點和應用范圍
　　氣動三通球閥，按照給定控制信號壓力，改變閥芯與管道角度，對
三條支管實現不同的組合控制。閥芯T型孔道可使三條正交的管道互 相連
接或切斷，L型孔道連接相互正交的兩條管道，使另一條孔道切斷。T型孔
道起分流、合流作用；L型孔道起改變介質流向作用。該閥流通能力大,可
控制氣體、液體、蒸汽介質，更適宜控制高粘度、纖維及顆粒狀的流體 。
適用于密封性要求較嚴格的場合。

□型號、規格
類    別
單 作 用
（彈簧返回式）
雙 作 用
（非彈簧返回式）
型    號
鞍山市熱工儀表制造有限公司
鞍山市熱工儀表制造有限公司
規    格
DN25~150
DN25~150
注A、B、C、D為整機作用方式，如圖所示鞍山市熱工儀表制造有限公司

□技術參數和性能指標
　公稱通徑mm
25
40
50
65
80
100
125
150
　公稱壓力MPa
1.6;4.0
　配用執行機構型號
ZSPJ-2
ZSPJ-3
ZSPJ-4
ZSNJ-2
ZSNJ-3
ZSNJ-4
　最大允許壓差(MPa）
4.0
4.0
3.3
3.5
1.8
0.9
1.1
0.6
4.0
4.0
4.0
4.0
3.1
1.6
1.9
1.1
　轉     角
90°
　流 量 特 性
快    開
　使用溫度℃
-20~+120
　法蘭尺寸、型式
PN1.6
按JB/79.1-94凸式
PN4.0
按JB/79.2-94凹式

□執行機構主要技術參數

型   號

ZSPJ-1

ZSNJ-1

ZSPJ-2

ZSNJ-2

ZSPJ-3

ZSNJ-3

ZSPJ-4

ZSNJ-4
　活塞直徑mm
90
63
130
90
170
130
220
170
　額定轉角°
90°
　氣源壓力KPa
400
　輸出力矩N·m
20
29
55
78
125
210
270
490
　氣源孔徑
ZG1/4″
ZG3/8″　

□性能指標

公稱通徑

25

40

50

65

80

100

125

150

閥前輸入水壓MPa

公稱壓力
泄漏量ml/min
PN1.6
0.12
0.19
0.24
0.31
0.38
0.48
0.6
0.72
PN4.0
0.3
0.48
0.6
0.78
0.96
1.2
1.5
1.8

□可配附件
電磁閥、空氣過濾減壓器、回訊器。

□外形尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 mm
公稱通徑Dn
25
40
50
65
80
100
125
150
公稱壓力1.6MPa
D
115
145
160
180
195
215
245
280
D1
85
110
125
145
160
180
210
240
D2
65
85
100
120
135
155
185
210
n-d
4-14
4-18
4-18
4-18
8-18
8-18
8-18
8-23
L1
14
16
16
18
20
20
22
24
公稱壓力4.0MPa
D
115
145
160
180
195
230
270
300
D1
85
110
125
145
160
190
220
250
D2
65
85
100
120
135
160
188
218
D3
58
76
88
110
121
150
176
204
n-d
4-14
4-18
4-18
8-18
8-18
8-23
8-25
8-25
L1
16
18
20
22
22
24
28
30
L
165
230
230
270
290
350
440
440
H
372
378
400
476
490
498
582
600
A1
100
130
175
A2
100
130
175
P型
B
475
645
765
N型
A
290
372
500

鞍山市熱工儀表制造有限公司鞍山市熱工儀表制造有限公司

雙作用

鞍山市熱工儀表制造有限公司鞍山市熱工儀表制造有限公司

單作用
□主要零件材料

組件名稱

零件名稱

零件材料

執行機構

氣缸、活塞

ZL105

機架、端蓋

支    架

QT400-17

推    桿

45

壓縮彈簧

60si2Mn

調節機構

閥    體

ZG1Cr18Ni9Ti,ZGOCr18Ni12Mo2Ti,ZG230-450

副 閥 體

ZG1Cr18Ni9Ti,ZGOCr18Ni12Mo2Ti,ZG230-450

球    體

1Cr18Ni9Ti,OCr18Ni12Mo2Ti

填    料

F-4

密 封 墊

F-4

閥    桿

1Cr18Ni9,2Cr13

□訂貨須知
訂貨時應詳細說明以下條件：
1、  產品型號；
2、  公稱通徑DN；
3、  氣源壓力；
4、  閥壓差及公稱壓力；
5、  介質種類；
6、  介質工作溫度范圍；
7、  整機的作用方式；
8、  球體通道形式；
9、  閥體材質；
10、是否帶附件（回訊器，電磁閥，空氣過濾減壓器等）并說明型號；
11、是否有其它特殊要求。
　
