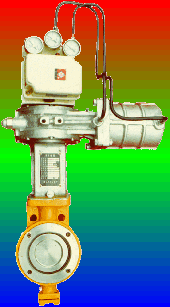

　　　　　　型氣動軟密封蝶閥

□結構特點和應用范圍
  型氣動軟密封蝶閥采用氣動活塞執行機構，輸出力矩
大，允許壓差大、體積小。調節機構采用軟密封結構，具有嚴密特
性，該閥具有結構簡單、加工方便、易制成大口徑、阻力系數小，
流通能力大等優點，特別適用于大口徑、大流量的場合。

□型號、規格

類 別	單 作 用 式	雙 作 用 式
型 號
規格	DN80~500

□技術參數和性能指標

●調節機構主要技術參數

公稱通徑       mm	80	100	125		150	200	250		300	350	400		450	500
額定流量系數    Kv	125	190	200		440	780	1240		1760	2390	4000		4800	5430
公稱壓力       MPa	1.6
流量特性	近似等百分比
額定轉角         º	60
介質溫度        ºC	-20~150
法蘭尺寸、型式	按JB/T79.1-94對夾式法蘭連接
配用氣動活塞 　執行機構型號	ZSPJ-2			ZSPJ-3				ZSPJ-4				ZSPJ-5
	ZSNJ-2			ZSNJ-3				ZSNJ-4				ZSNJ-5

注：可為用戶提供GB、ANSI、JPI、JIS、DIN等法蘭結構型式，法蘭距按用戶需要確定。

●氣動活塞角行程機構主要技術參數

型  號	氣缸內徑     mm		最大輸出力矩N·m		轉角 º	氣源壓力 MPa
	單作用型	雙作用型	單作用型	雙作用型
	130	90	55	78	60	0.4
	170	130	125	210	60
	220	170	270	490	60
	220	220	450	600	60

●性能指標

項             目	指標值(帶定位器)
基 本 誤 差        %	±2.0
回       差        %	2.0
死       區        %	0.8
始終點偏差         %	±2.0
額定轉角偏差        %	+2.5
允許泄漏量1/h	GB/T4213-92中V級

□允許壓差

公稱通徑    mm		80	100	125	150	200	250	300	350	400	450	500
配執行機構型號		ZSNJ-2(ZSPJ-2)		ZSNJ-3(ZSPJ-3)			ZSNJ-4(ZSPJ-4)			ZSNJ-5(ZSPJ-5)
允許壓差   MPa	0º	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.6	1.3	1.0
	60º	1.4	0.72	1.0	0.50	0.20	0.29	0.17	0.10	0.07	0.04	0.03

□可配附件
   定位器(必配)、空氣過濾減壓器等。

□外形尺寸
●單作用軟密封蝶閥外形尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

公稱通徑DN	D	D1	L	L1	L2	H	H1	法蘭距B	n-d	ZGM"
80	135	160	517	410	113	575	475	60	8-18	ZG1/4"
100	155	180	539	432	125	575	475	60	8-18	ZG1/4"
125	185	210	619	486	135	775	645	60	8-18	ZG1/4"
150	210	240	674	541	150	775	645	60	8-23	ZG1/4"
200	265	295	719	586	180	775	645	70	12-23	ZG1/4"
250	320	355	874	719	219	940	765	70	12-25	ZG3/8"
300	375	410	919	764	229	940	765	80	12-25	ZG3/8"
350	435	470	999	844	279	940	765	80	16-25	ZG3/8"
400	485	525	1092	912	322	940	765	100	16-30	ZG3/8"
450	545	585	1142	937	354	940	765	100	20-30	ZG3/8"
500	608	650	1237	1082	387	940	765	100	20-34	ZG3/8"

●雙作用軟密封蝶閥外形尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

公稱通徑DN	D	D1	L	L1	L2	H	H1	法蘭距B	n-d	2-ZGM"
80	135	160	517	410	113	390	290	60	8-18	2-ZG1/4"
100	155	180	539	432	125	390	290	60	8-18	2-ZG1/4"
125	185	210	619	486	135	500	370	60	8-18	2-ZG1/4"
150	210	240	674	541	150	500	370	60	8-23	2-ZG1/4"
200	265	295	719	586	180	500	370	70	12-23	2-ZG1/4"
250	320	355	874	719	219	675	500	70	12-25	2-ZG3/8"
300	375	410	919	764	229	675	500	80	12-25	2-ZG3/8"
350	435	470	999	844	279	675	500	80	16-25	2-ZG3/8"
400	485	525	1092	912	322	675	500	100	16-30	2-ZG3/8"
450	545	585	1142	937	354	675	500	100	20-30	2-ZG3/8"
500	608	650	1237	1082	387	675	500	100	20-34	2-ZG3/8"



單作用 　　　　　　　　　　　 　　　雙作用

□訂貨須知

訂貨時應詳細說明以下條件：
●產品型號、規格；
●公稱壓力；
●閥體、閥板材料；
●介質溫度；
●是否有其它特殊要求。
