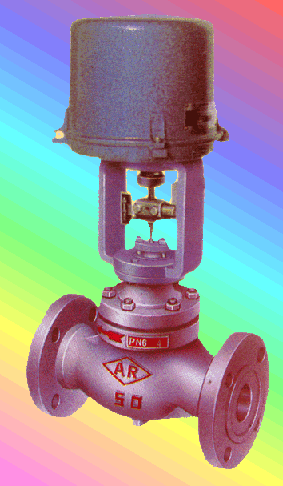

ZDLJp型電子式電動精小型單座調節閥
型號 : ZDLJp型電子式電動精小型單座調節閥

詳細介紹

　　ZDLJp型電子式電動精小型單座調節閥
□結構特點和應用范圍
ZDLJp型電子式電動精小型單座調節閥是由3610L系列
電子式電動執行機構和低流阻直通單座調節機構組成。電動執
行機構內有伺服系統、無需另配伺服放大器，有輸入信號及電
源即可控制運轉，連線簡單，閥體為直通單座無底蓋上導向結
構，閥芯為柱塞型結構，具有體積小、重量輕、流量大、調節
精度高等特點，適用于流量大，泄漏量要求嚴格的場合。

□型號、規格

類別	常溫型	中溫型
型號
規格	DN20~200

□技術參數和性能指標

●調節機構主要技術參數

公稱通徑 mm		20				25	40		50	65	80	100	150		200
閥座直徑 mm		10	12	15	20	25	32	40	50	65	80	100	125	150	200
額定流量系數Kv	直線	1.8	2.8	4.4	4.9	11	17.6	27.5	44	69	110	176	275	440	690
	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
行程 mm		16					25			40			60
流量特性		直線、等百分比
公稱壓力 MPa		0.6、1.6、4.0、6.4
工作溫度 ºC		-20~200，-40~200，-40~450
配電子式電動執行機構型號		361LSA-08 361XSA-08				361LSA-20 361XSA-20	361LSB-30 361LXB-30			361LSB-50 361LXB-50			361LSC-65 361LXC-65
法蘭尺寸、型式		PN6、16按JB78-59光滑式；PN40、64按JB/T79.2-94凹式
閥體材質		HT200,ZG230-450,ZG1Cr18Ni9Ti,ZG0Cr18Ni12Mo2Ti
閥芯材質		1Cr18Ni9,0Cr18Ni12Mo2Ti
上閥蓋形式		普通式(常溫型)；熱片式(中溫型)
可調比		50：1

注：1、根據現場使用情況，可配防爆型執行機構。
　　2、可為用戶提供GB、ANSI、JPI、JIS、DIN等法蘭結構型式，法蘭距按用戶需要確定。

●執行機構主要技術參數

型號	額定輸出力N	速度mm/s	技術參數
361LSA-08 361XSA-08	800	4.2	電源:220±10%V a.c. 50Hz 輸入信號:1-5V d.c. 4-20mA d.c. (信號線用屏蔽線) 開度信號:4-20mA d.c. 保護等級：相當IP55 防爆標志：ExdⅡBT₄
361LSA-20 361XSA-20	2000	2.1
361LSB-30 361LXB-30	3000	3.5
361LSB-50 361LXB-50	5000	1.7
361LSC-65	6500	3.4

●性能指標

項目	指標值
基本誤差 %	±2.5
回差 %	2.0
死區 %	3.0
始終點偏差 %	±2.5
額定行程偏差%	+2.5
允許泄漏量1/h	10^-4×閥額定容量

●允許壓差

公稱通徑 mm	20				25	40		50	65	80	100	150		200
閥座直徑 mm	10	12	15	20	25	32	40	50	65	80	100	125	150	200
允許壓差 MPa	6.4	6.4	4.5	2.5	3.2	3.2	2.15	1.4	1.37	0.94	0.6	0.52	0.35	0.2

□外形尺寸 mm

公稱通徑	L				H₁				H						H₂	D	H₃
	L				H₁				常溫				中溫
	PN6	PN16	PN40	PN64	PN6	PN16	PN40	PN64	PN6	PN16	PN40	PN64	PN40	PN64
20	187	194	194	206	45	52.5	52.5	62.5	539	546.5	546.5	556.5	696.5	706.5	205	225	100
25	184	197	197	210	50	57.5	57.5	67.5	556	563.5	563.5	573.5	713.5	723.5	260	255	130
40	222	235	235	251	65	72.5	72.5	82.5	713	720.5	720.5	730.5	890.5	900.5	260	255	158
50	254	267	267	286	70	80	80	87.5	721	731	731	738.5	901	908.5	260	255	163
65	276	292	292	311	80	90	90	100	835	845	845	855	1025	1035	370	310	194
80	298	317	317	337	92.5	97.5	97.5	105	859.5	864.5	846.5	872	1044.5	1052	370	310	202
100	352	368	368	394	102.5	107.5	115	125	877.5	882.5	890	900	1070	1080	370	310	212
150	480	500	500	520	130	140	150	170	1179	1189	1199	1219	1427	1447	370	310	250
200	620	635	650	650	157.5	167.5	187.5	202.5	1230.5	1240.5	1260.5	1275.5	1260.5	1260.5	370	310	317
