電子式電動單座塑料調節閥

  • 電子式電動單座塑料調節閥

  • 型號 :

詳細介紹



鞍山市熱工儀表制造有限公司

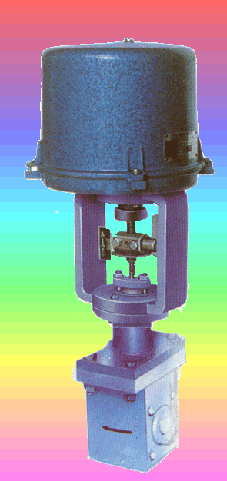

　　　ZDLSP-6型電子式電動單座塑料調節閥

□結構特點和應用范圍
     ZDLSP型電子式電動單座塑料調節閥是由3610L系列電子式電動
執行 機構與單座塑料調節機構組成。電動執行機構內有伺服系統，
無須另配伺服放大器，有輸入信號及電源即可控制運轉，連線簡單。
調節機構采用波紋管及填料雙重密封。閥體、閥芯采用聚四氟乙烯
抗腐蝕材質，無金屬與介質接觸。因此，廣泛應用于氯氣、硫酸、強
堿等強腐蝕性介質的工作生產過程的自動調節和遠程控制中。

□型號、規格

型   號

ZDLSP-6

規   格

DN20～50

□技術參數和性能指標

●塑料閥調節機構主要技術參數

公稱通徑     mm

20

25

32

40

50

閥座直徑     mm

10

12

15

20

26

32

40

50

額定流量系數 Kv

1.0

1.6

2.5

4.0

6

10

16

25

公稱壓力     MPa

0.6

允許壓差     MPa

0.6

行    程     mm

10

16

25

配執行機構型號

361LSA-08
361LXA-08

361LSA-20
361LXA-20

361LSB-30
361LXB-30

工作介質溫度  ºC

0～120

流量特性

直線、等百分比

閥體材質

聚四氟乙烯

閥芯材質

聚四氟乙烯

●3610L直行程電子式電動執行機構主要技術參數

型    號

額定輸出力N

速    度mm/s

技 術 參 數

361LSA-08
361LXA-08

800

4.2

電源：220±10%V a.c
　　　50Hz
輸入信號：1-5V d.c
          4-20mA d.c
     (信號線用屏蔽線)
開度信號：4～20mA d.c.
保護等級：相當IP55
防爆標志：ExdⅡBT4

361LSA-20
361LXA-20

2000

2.1

361LSB-30
361LXB-30

3000

3.5

●性能指標

項          目

指  標  值

基 本 誤 差 %

±2.5

回       差 %

2.0

死       區 %

3.0

始終點偏差%

電   開

始 點

±2.5

終 點

電   關

始 點

終 點

額定行程偏差%

+2.5

允許泄漏量1/h

10-4×閥額定容量

□外形尺寸

●電子式電動單座塑料調節閥外形尺寸表　　　　　　　　　　　　　　mm

公稱
通徑

配執行機構
型      號

行 程

H1

H

L

D1

D

20

361LSA-08
361LXA-08

10

56

604

94

90

225

25

361LSA-20
361LXA-20

16

602

240

32

100

100

225

40

361LSB-30
361LXB-30

25

71

637

120

110

255

50

120

270

□工作介質壓力與溫度關系曲線
鞍山市熱工儀表制造有限公司
□訂貨須知
訂貨時應詳細說明以下條件：
●產品型號；
●公稱通徑DN，閥座直徑；
●流量特性；
●閥前后壓力；
●介質種類及工作溫度范圍；
●電動執行器內是否帶空間加熱器；
●電動執行器是否帶過載保護裝置；
●是否有其他特殊要求。

　
