電子式電動雙座調節閥
型號 :

詳細介紹

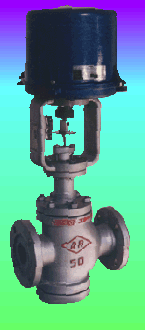

　　ZDLN型電子式電動雙座調節閥

□結構特點和應用范圍
ZDLN型電子式電動雙座調節閥是由3610L型電子式電動執
行機構和雙座調節機構組成。電動執行機構內有伺服系統，無須
另配伺服放大器，有輸入信號及電源即可控制運轉。連線簡單，
調節機構具有不平衡力小，允許壓差大，流通能力大等特點，適
用于泄漏量要求不嚴格的場合。

□型號、規格

類別	常溫型	中溫型	低溫型
型號
規格	DN25～300

□技術參數和性能指標
●雙座調節機構主要技術參數

公稱通徑 mm			25	32	40	50	65	80	100	125	150	200	250	300
額定流量系數Kv			10	16	25	40	63	100	160	250	400	630	1000	1600
公稱壓力 MPa			1.6、4.0、6.4(常溫)；4.0、6.4(中溫)；0.6、4.0、6.4(低溫)
行程 mm			16		25		40			60			100
動作速度 mm/s			2.1		3.5		1.7			3.4			2.0
配電動執行機構型號			361LSA-20 361LXA-20		361LSB-30 361LXB-30		361LSB-50 361LXB-50			361LSC-65			361LSC-99
流量特性			直線、等百分比
介質溫度　　ºＣ			-20～200(常溫);-40～450(中溫);-250～-60(低溫)
法蘭尺寸、型式			PN6:按JB78-59榫槽式(低溫) PN16:按JB78-59光滑式 PN40、64按JB/T79.2-94凹式(常、中溫)，按JB/T79.3-94榫槽式(低溫)
閥體材質	公稱壓力(MPa)	0.6	低溫: ZG1Cr18Ni9Ti
		1.6	常溫: HT200
		4.0 6.4	常溫: ZG230-450 ZG1Cr18Ni9Ti
			中溫: ZG230-450 ZG1Cr18Ni9Ti
			低溫: ZG1Cr18Ni9Ti

注：1、根據現場使用情況，可配防爆型執行機構。
　　2、可為用戶提供GB、ANSI、JPI、JIS、DIN等法蘭結構型式，法蘭距按用戶需要確定。　　　　　　　　

●3610L型直行程電子式電動執行機構主要技術參數

型號	額定輸出力Ｎ	速度mm/s	技術參數
361LSA-20 361LXA-20	2000	2.1	電源：220±10%V a.c 　　　50Hz 輸入信號：1-5V d.c 4-20mA d.c (信號線用屏蔽線) 開度信號：4～20mA d.c. 保護等級：相當IP55 防爆標志：ExdⅡBT₄
361LSB-30 361LXB-30	3000	3.5
361LSB-50 361LXB-50	5000	1.7
361LSC-65	6500	3.4
361LSC-99	10000	2.0

●性能指標

項目			指標值
基本誤差 %			±2.5
回差％			2.0
死區％			3.0
始終點偏差％	電開	始點	±2.5
		終點	±2.5
	電關	始點	±2.5
		終點	±2.5
額定行程偏差％			+2.5
允許泄漏量1/h			×閥額定容量

●允許壓差

公稱通徑 mm	25	32	40	50	65	80	100	125	150	200	250	300
允許壓差 MPa	6.4									3.2	4.0	3.4

□外形尺寸
●ZDLN電動常中溫雙座閥外形尺寸表 mm

公稱通徑	L			H₁	H		D	重量kg
	PN(MPa)				常溫	中溫		PN 1.6 (MPa)	PN4.0、6.4(MPa)
	1.6	4.0	6.4		常溫	中溫		PN 1.6 (MPa)	常溫	中溫
25	185	190	200	120	680	830	225	26	30	33
32	200	210	210	120	683	834	225	28	31	34
40	220	230	235	140	758	909	255	38	47	51
50	250	255	265	145	768	919		41	51	55
65	275	285	295	190	989	1152		61	80	88
80	300	310	320	210	1022	1185		77	100	110
100	350	355	370	220	1044	1207		96	120	131
125	410	425	440	270	1336	1548	310	160	195	244
150	450	460	475	280	1358	1570		205	249	269
200	550	560	570	320	1436	1648		275	402	435
250	640	660	670	450	1707	1947		485	605	665
300	720	735	750	465	1767	2008		635	755	825

●ZDLN型電動低溫雙座閥外形尺寸表 mm

公稱通徑	D	Dn	H₁	-100 ºＣ		-200 ºＣ		-250 ºＣ		重量 kg
公稱通徑	D	Dn	H₁	H₂	H	H₂	H	H₂	H	重量 kg
25	225	270 (290)	102	500	1112	700	1312	900	1512	41
32	225	300 (310)	105		1118		1318		1518	44
40	255	310 (340)	127		1190		1390		1590	62
50		340 (370)	132		1200		1400		1600	67
65		380 (410)	171	600	1463	800	1663	1000	1863	100
80		410 (440)	188		1489		1689		1889	112
100		470 (500)	200		1505		1705		1905	143
125	310	550 (590)	250	700	1842	900	2042	1100	2242	229
150		600 (640)	260		1852		2052		2252	296
200		720 (760)	300		1892		2092		2292	471
