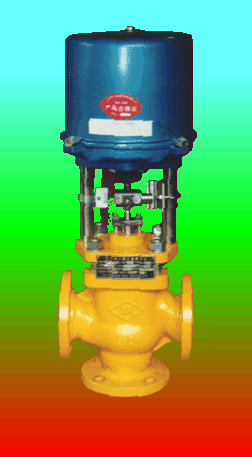

　　　　　ZDLQ_J、ZDLX_J型電動精小型三通調節閥

□結構特點和應用范圍
　　電動精小型三通調節閥是由與日本KOSO公司合資生產的3610L系列電子式電動執行機
構與三 通調節機構組成。調節機構有合流和分流兩種作用方式。三通閥體采用整體鑄造，
具有技 術先進、結構簡單、占據空間體積小、操作方便、接線簡單等特點。廣泛應用于
工業熱交換及大型空調設備的溫度控制系統中。
□型號、規格

類   別	常  溫  型		中  溫  型
	合流閥	分流閥	合流閥	分流閥
型   號
規   格	DN25~150	DN80~150	DN25~150	DN80~150

注：公稱通徑小于80的分流閥采用同口徑的合流閥代替。
□技術參數和性能指標
●調節機構主要技術參數

公稱通徑mm		25	32	40	50	65	80	100		125	150
額定流量 系數kv	合流	10	16	25	40	60	80	160		200	300
	分流	80						160		200	300
閥座直徑mm		24	31	38	48	63	75	100		110	130
公稱壓力MPa		1.6、 4.0
行    程mm		16						30
流量特性		直    線
介質溫度范圍℃		-20~+200（常溫），-40~+315（中溫）
配執行機構型號		361LSA-08 361LXA-08 361LSA-20 361LXA-20		361LSA-20 361LXA-20 361LSB-30 361LXB-30		361LSB-30 361LXB-30 361LSB-50 361LXB-50			361LSB-50 361LXB-50 361LSC-65
法蘭尺寸、型式		PN16按JB/T79.1-94凸式，PN40按JB/T79.2-94凹式
閥體材質		ZG230-450，ZG1Cr18Ni9Ti, ZG0Cr18Ni12Mo2Ti
可調比		30:1

注：1、根據現場使用情況，可配防爆型執行機構。
　　2、可為用戶提供GB、ANSI、JPI、JIS、DIN等法蘭結構型式，法蘭距按用戶需要確定。

●執行機構主要技術參數

型    號	額定輸出力N	速度mm/S	技術參數
361LSA-08 361LXA-08	800	4.2	電源：220+10%V a.c. 　　　50HZ 驅動電機：交流可逆電機 輸入信號：1-5V d.c. 　　　　　 4-20mA d.c. 　　　　 (信號線用屏蔽線) 開度信號：4-20mA d.c. 保護等級：相當IP55 防爆標志：ExdⅡBT4
361LSA-20 361LXA-20	2000	2.1
361LSB-30 361LXB-30	3000	3.5
361LSB-50 361LXB-50	5000	1.7
361LSC-65	6500	3.4

●性能指標

項      目	指  標  值
基本誤差 %	+2.5
回    差 %	2.0
死     區 %	3.0
額定行程偏差 %	+2.5
允許泄漏量1/h	10-3×閥的額定容量

●允許壓差 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　MPa

公稱通徑 mm	配用執行機構型號
	361LSA-08	361LSA-20	361LSB-30	361LSB-50	361LSC-65
	361LXA-08	361LXA-20	361LXB-30	361LXB-50
25
32
40
50		0.83	1.24
65
80			0.51	0.85
100
125
150

□外形尺寸
●ZDLQ_J型電動精小型三通合流閥外形尺寸及重量                                          mm

公稱 通徑	L		D	H1	H2	H		重量
	PN(MPa)			PN(MPa)		常溫	中溫
	1.6	4.0		1.6  4.0
25
32
40
50		230	225	120	260	550		28.52
65
80
100
125
150

●ZDLX_J型電動精小型三通分流閥外形尺寸及重量

公稱通徑mm	L	D	H1	H2	H		重量
	PN(MPa)		PN(MPa)		常溫	中溫
	1.6   4.0		1.6  4.0
80	310	255	155	260	763		48.53
100
125
150

注：1、公稱通徑小于80的分流閥采用同口徑的合流閥代替；
　　2、表中重量為常溫重量；
　　3、外形尺寸為配最大執行機構的尺寸；
　　4、H₂是拆卸護罩所必須的尺寸。

常溫型

中溫型

□訂貨須知
訂貨時應詳細說明以下條件：
●產品型號；
●公稱通徑；
●流量特性；
●閥體材質；
●閥前后壓力；
●電動執行機構型號；
●電動執行機構是否帶空間加熱器；
●是否有其它特殊要求。
