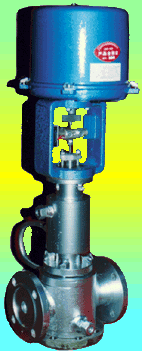

ZDLJp-B型電子式電動保溫夾套精小型單座調節閥

□結構特點和應用范圍
　　ZDLJp-B型電子式電動保溫夾套精小型單座調節閥是由3610L系列電
子式電動執行機構和保溫夾套精小型單座調節機構組成。電動執行機構
內有伺服系統，有輸入信號及電源即可控制運轉，調節機構采用精小型
閥體，在閥體和上閥蓋處采用保溫裝置，用于當被調介質的結晶溫度高
于常溫或因溫度降低流體粘度增加或凝固而需保溫的場合。
□型號、規格

型    號
規    格	DN20~200

□技術參數和性能指標
●調節機構主要技術參數

公稱通徑mm		20				25	40		50		65	80	100	150		200
閥座直徑mm		10	12	15	20	26	32	40	50		65	80	100	125	150	200
額定流量系數Kv	直線	1.8	2.8	4.4	6.9	11	17.6	27.6	44		69	110	176	275	440	690
	等百分比	1.6	2.5	4	6.3	10	16	25	40		63	100	160	250	400	630
公稱壓力MPa		1.6、4.0、6.4
配電子式電動執行器 型號		361LSA-08 361LXA-08				361LSA -20 361LXA -20	361LSB-30 361LXB-30					361LSB-50 361LXB-50		361LSC-65
行    程mm		16					25					40		60
流星特性		直線、等百分比
保溫介質溫度℃		100~350
保溫介質壓力MPa		1
法蘭尺寸、型式		PN16按JB78-59光滑式；PN40.64按JB/T79.2-94凹式
閥體材質		ZG230-450，ZG1Cr18Ni9Ti，ZG0Cr18Ni12MoTi
可調比		50:1

注：根據現場使用情況，可配防爆型執行機構。

●執行機構主要技術參數

型    號	額定輸出力N	速度mm/S	技術參數
361LSA-08 361LXA-08	800	4.2	電源：220+10%V a. c. 　　　50Hz 輸入信號：1-5V d. c. 　　　　　 4-20mA d. c. 開度信號：4-20mA d. c. 保護等級：相當于IP55 防爆標志：ExdⅡBT4
361LSA-20 361LXA -20	2000	2.1
361LSB-30 361LXB-30	3000	3.5
361LSB-50 361LXB-50	5000	1.7
361LSC-65	6500	3.4

●性能指標

項    目	指 標 值
基 本 誤 差 %	+2.5
回       差 %	2.0
死       區 %	3.0
額定行程偏差 %	+2.5
允許泄漏量 1/h	10-4×閥的額定容量

●允許壓差

公稱通徑mm	20				25	40		50	65	80	100	150		200
閥座直徑mm	10	12	15	20	26	32	40	50	65	80	100	125	150	200
允許壓差MPa	6.4	6.4	4.5	2.5	3.22	3.28	2.15	1.4	1.37	0.94	0.61	0.52	0.35	0.2

●外形尺寸 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

公稱 通徑	L			H	H1	H2	B	D	重量  kg
	PN16	PN40	PN64						PN16	PN40	PN64
20	206	210	235	653	67	205	112	225	28	31	38
25	206	235	235	670	75	205	112	225	38	43	50
40	235	251	367	817	82	260	112	255	55	59	78
50	267	292	292	823	92	260	112	255	54	60	80
65	311	337	352	933	179	260	113.5	255	64	68	71
80	337	368	394	946	208	260	113.5	255	75	80	83
100	394	394	451	957	217	260	113.5	255	89	94	96
150	600	650	650	1271	341	380	134	310	174	176	180
200	672	734	766	1189	365	380	134	310	196	198	200

DN20～50

DN65～200

□訂貨須知
訂貨時應詳細說明以下條件：
●產品型號;
●額定流量系數kv;
●公稱通徑；
●閥前后壓力及公稱壓力；
●閥體材質；
●介質種類和溫度范圍；
●電動執行器內是否帶空間加熱器；
●電動執行器內是否帶過載保護裝置；
●是否有其它特殊要求。
