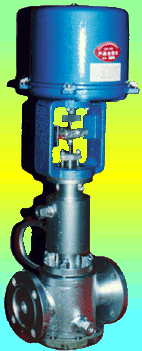

ZSZN型電動雙座調節閥
□結構特點和應用范圍
ZSZN型電動雙座調節閥,由SKZ戶外型或防爆型電動執行機構
和雙座調節機構組成。電動執行機構由伺服放大器和直行程執行機構
組成，接受統一標準信號控制運轉，調節機構具有不平衡力很小，允
許壓差大、流通能力大等特點，適用于泄漏量要求不嚴格的場合。
□型號、規格
|
類 別
|
常溫型
|
中溫型
|
低溫型
|
|||
|
戶外型
|
防爆型
|
戶外型
|
防爆型
|
戶外型
|
防爆型
|
|
|
型 號
|
 |
 |
 |
 |
 |
 |
|
規 格
|
DN25~300
|
|||||
□技術參數和性能指標
●調節機構主要技術參數
| 公稱通徑 mm |
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
||
| 額定流量系數 Kv |
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
||
| 公稱壓力 MPa |
0.6 ; 1.6 ; 4.0 ; 6.4
|
|||||||||||||
| 行 程 mm |
16
|
25
|
40
|
60
|
100
|
|||||||||
| 介質溫度 ºC |
-20~200(常溫),-40~450(中溫),-250~-60(低溫)
|
|||||||||||||
| 流量特性 |
直線、等百分比
|
|||||||||||||
| 額定行程時間 S |
10
|
15.6
|
25
|
37.5
|
62.5
|
|||||||||
| 法蘭尺寸、型式 | ||||||||||||||
|
閥體材質
|
PN6
|
ZG1Cr18Ni9Ti
|
||||||||||||
|
PN16
|
HT200、ZG230-450、ZG1Cr18Ni9Ti
|
|||||||||||||
 |
ZG230-450,ZG1Cr18Ni9Ti
|
|||||||||||||
| 閥芯材質 |
1Cr18Ni9
|
|||||||||||||
| 上閥蓋形式 |
普通式（常溫型），熱片式（中溫型），長頸式（低溫型）
|
|||||||||||||
| 配電動執行機構型號 |
SKZ-2200*
SKZ-1200 SKZ-3200 |
SKZ-3300*
SKZ-2300 SKZ-4300 |
SKZ-4400*
|
SKZ-4500*
SKZ-5500 |
SKZ-5600*
|
|||||||||
2、可為用戶提供GB、DIN、ANSI、JPI、JIS等國外法蘭標準產品，其法蘭距按用戶需要確定。
●電動執行機構主要技術參數
|
型號和規格 |
公稱負載值(N) |
額定行程值(mm) |
額定行程時間(S) |
位移速度(mm/s) |
技術參數 |
|
SKZ-1000 |
400 |
6 |
12 |
0.5 |
電源:220+10%(-15%)V a.c. |
|
SKZ-1100 |
10 |
20 |
|||
|
SKZ-1200 |
16 |
32 |
|||
|
SKZ-2100 |
1000 |
10 |
6.25 |
1.6 |
|
|
SKZ-2200 |
16 |
10 |
|||
|
SKZ-2300 |
25 |
15.63 |
|||
|
SKZ-3100 |
2500 |
10 |
6.25 |
1.6 |
|
|
SKZ-3200 |
16 |
10 |
|||
|
SKZ-3300 |
25 |
15.63 |
|||
|
SKZ-4300 |
6400 |
25 |
15.63 |
1.6 |
|
|
SKZ-4400 |
40 |
25 |
|||
|
SKZ-4500 |
60 |
37.5 |
|||
|
SKZ-5400 |
16000 |
40 |
25 |
1.6 |
|
|
SKZ-5500 |
60 |
37.5 |
|||
|
SKZ-5600 |
100 |
62.5 |
●性能指標
|
項 目 |
指標值 |
||
|
基本誤差 % |
±5.0 |
||
|
回 差 % |
3.0 |
||
|
死 區 % |
5.0 |
||
|
始終點偏差% |
電開 |
始點 |
±2.5 |
|
終點 |
±2.5 |
||
|
電關 |
始點 |
±2.5 |
|
|
終點 |
±2.5 |
||
|
額定行程偏差% |
+2.5 |
||
|
泄漏量l/h |
10-3╳閥額定容量 |
||
●允許壓差 MPa
|
直行程電動執行機構 |
400/2500 |
1000/2500 |
6400 |
6400 |
||||||
|
公稱通徑 mm |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
允許壓差值P2=0 MPa |
3.85/24.0 |
3.14/19.6 |
/15.0 |
/11.9 |
24.0 |
18.3 |
14.4 |
|||
□爆炸性氣體混合物與防爆級別、溫度組別選用關系
|
溫度組別 |
T1(<450ºC) |
T2(<300ºC) |
T3(<200ºC) |
T4(<135ºC) |
|||
|
使用類別 |
Ⅱ |
防爆級別 |
A |
甲烷、苯、氨、 |
乙烷、乙醇、乙苯 |
戊烷、松節油、石油、 |
乙醛、三甲胺 |
|
B |
丙炔、氰化氫、 |
乙烯、呋喃 |
二甲醚、丁烯醛、 |
二乙醚、二丁醛、 |
|||
□外形尺寸
 |
 |
 低溫型 |
|
公稱通徑 |
推力N |
L |
H1 |
H |
B |
C |
重量kg |
|||
|
PN MPa |
常溫型 |
中溫型 |
||||||||
|
1.6 |
4.0 |
6.4 |
||||||||
|
25 |
400 |
185 |
190 |
205 |
120 |
618 |
768 |
113 |
48 |
25 |
|
1000 |
671 |
821 |
138 |
63 |
||||||
|
2500 |
696 |
846 |
(157) |
(75) |
47 |
|||||
|
32 |
400 |
200 |
210 |
210 |
618 |
768 |
113 |
48 |
25 |
|
|
1000 |
671 |
821 |
138 |
63 |
||||||
|
2500 |
696 |
846 |
(157) |
(75) |
47 |
|||||
|
40 |
400 |
220 |
230 |
235 |
140 |
653 |
803 |
113 |
48 |
|
|
1000 |
706 |
856 |
138 |
63 |
||||||
|
2500 |
731 |
881 |
(157) |
(75) |
58 |
|||||
|
50 |
400 |
250 |
255 |
265 |
145 |
663 |
813 |
113 |
48 |
|
|
1000 |
716 |
866 |
138 |
63 |
||||||
|
2500 |
741 |
891 |
(157) |
(75) |
62 |
|||||
|
65 |
6400 |
275 |
285 |
295 |
190 |
996 |
1156 |
166 |
80 |
|
|
80 |
300 |
310 |
320 |
210 |
1026 |
1186 |
||||
|
100 |
350 |
355 |
370 |
220 |
1051 |
1211 |
||||
|
125 |
410 |
425 |
440 |
270 |
1171 |
1287 |
(111) |
196 |
||
|
150 |
450 |
460 |
475 |
280 |
1197 |
1517 |
256 |
|||
|
200 |
550 |
560 |
570 |
320 |
1277 |
1487 |
403 |
|||
|
250 |
1600 |
640 |
660 |
670 |
450 |
(210) |
(112) |
|||
|
300 |
720 |
735 |
750 |
465 |
||||||
●低溫型電動雙座調節閥外形尺寸表 mm
|
公稱通徑 |
推力N |
L |
Dn |
工作溫度ºC |
重量kg |
|||||||
|
公稱壓力MPa |
-100 |
-200 |
-250 |
|||||||||
|
0.6 |
4.0 |
6.4 |
H2 |
H |
H2 |
H |
H2 |
H |
||||
|
25 |
400 |
185 |
190 |
205 |
270(290) |
500 |
1168 |
700 |
1368 |
900 |
1568 |
28 |
|
1000 |
1221 |
1421 |
1621 |
|||||||||
|
2500 |
1246 |
1446 |
1646 |
53 |
||||||||
|
32 |
400 |
200 |
210 |
210 |
300(310) |
1168 |
1368 |
1568 |
20 |
|||
|
1000 |
1221 |
1421 |
1621 |
|||||||||
|
2500 |
1246 |
1446 |
1646 |
53 |
||||||||
|
40 |
400 |
220 |
230 |
235 |
310(340) |
1213 |
1413 |
1613 |
||||
|
1000 |
1266 |
1466 |
1866 |
|||||||||
|
2500 |
1291 |
1491 |
1691 |
70 |
||||||||
|
50 |
400 |
250 |
255 |
265 |
340(370) |
1223 |
1423 |
1623 |
||||
|
1000 |
1276 |
1476 |
1676 |
|||||||||
|
2500 |
1291 |
1491 |
1691 |
76 |
||||||||
|
65 |
6400 |
275 |
285 |
295 |
380(410) |
600 |
1661 |
800 |
1861 |
1000 |
2061 |
146 |
|
80 |
300 |
310 |
320 |
410(440) |
1691 |
1891 |
2091 |
166 |
||||
|
100 |
350 |
355 |
370 |
470(500) |
1716 |
1916 |
2116 |
191 |
||||
|
125 |
410 |
425 |
440 |
550(590) |
700 |
1937 |
900 |
2137 |
1100 |
2337 |
231 |
|
|
150 |
450 |
460 |
475 |
600(640) |
1952 |
2152 |
2352 |
301 |
||||
|
200 |
550 |
560 |
570 |
720(760) |
2037 |
2237 |
2437 |
471 |
||||
□主要零件材料及推薦使用溫度范圍
|
零件名稱 |
材 料 |
溫度范圍ºC |
備 注 |
|
閥體上、下閥蓋 |
HT200 |
-20~200 |
此表為各種材料的極限使用 溫度，在實際選用中，應根據該 閥的介質溫度范圍，確定材料的 最低、最高使用溫度，其最低使 用溫度不得低于介質溫度范圍的 下限，最高使用溫度不得高于介 質溫度范圍的上限。 |
|
ZG230-450 |
-40~450 |
||
|
ZG1Cr18Ni9Ti |
-250~550 |
||
|
閥座、閥芯、閥桿 |
1Cr18Ni9 |
-250~550 |
|
|
密 封 墊 |
橡膠石棉板 |
-20~200 |
|
|
不銹鋼纏繞墊 |
-40~450 |
||
|
浸蠟石棉板 |
-250~-60 |
||
|
填 料 |
聚四氟乙烯 |
-40~200 |
|
|
碳 纖 維 |
-120~350 |
||
|
柔性石墨 |
-200~600 |
||
|
螺栓、螺母 |
35CrMoA |
-40~450 |
|
|
35、A3 |
-40~425 |
□訂貨須知
訂貨時應詳細說明以下條件：
●輸入信號(4~20mA或0~10mA);
●閥前和閥后壓力；
●結構型式、公稱壓力、作用方式和工作溫度；
●閥體、閥座和閥芯材質；
●公稱通徑、額定流量系數Kv和流量特性；
●是否有其它特殊要求。
|
|
