電動套筒調節閥
- 型號 :
詳細介紹

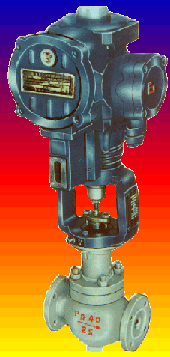

ZSZM型電動套筒調節閥
□結構特點和應用范圍
ZSZM型電動套筒調節閥由SKZ戶外型或防爆型電動執行機構
和套筒調節機構組成。電動執行機構由伺服放大器和直行程執行機
構組成，接受統一標準信號控制運轉，調節機構用平衡式閥塞結構，
具有閥塞穩定性好，不易震動，噪音低，對溫度敏感性小，允許使
用壓差較大等特點，適用于流量大，泄漏量要求不嚴格的場合。
□型號、規格
|
類 別 |
常溫型 |
中溫型 |
低溫型 |
|||
|
戶外型 |
防爆型 |
戶外型 |
防爆型 |
戶外型 |
防爆型 |
|
|
型 號 |
|
|
|
|
|
|
|
規 格 |
DN25~300 |
|||||
□技術參數和性能指標
●調節機構主要技術參數
|
公稱通徑 mm |
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
||
|
額定流量系數 Kv |
2-10
|
25
|
40
|
63
|
100
|
155
|
370
|
580
|
900
|
1300
|
||
|
16
|
25
|
40
|
63
|
100
|
250
|
400
|
580
|
1000
|
||||
|
公稱壓力 MPa |
1.6 ; 6.4
|
|||||||||||
|
行 程 mm |
16
|
25
|
40
|
60
|
100
|
|||||||
|
額定行程時間 S |
10
|
15.6
|
25
|
37.5
|
62.5
|
|||||||
|
流量特性 |
直線、等百分比
|
|||||||||||
|
介質溫度 ºC |
-20~200(常溫),-40~450(中溫),-250~-60(低溫)
|
|||||||||||
|
閥體材質 |
HT200、ZG230-450、ZG1Cr18Ni9Ti
|
|||||||||||
|
法蘭尺寸、型式 |
PN16按JB78-59光滑式；PN40、64按JB/T79.2-94凹式；低溫閥按JB/T79.3-94榫槽式
|
|||||||||||
|
配電動執行機構型號
|
SKZ-1200*
SKZ-2200 SKZ-3200 |
SKZ-3300*
SKZ-2300 SKZ-4300 |
SKZ-4400*
|
SKZ-4500*
SKZ-5500 |
SKZ-5600*
|
|||||||
2、可為用戶提供GB、DIN、ANSI、JPI、JIS等國外法蘭標準產品，其法蘭距按用戶需要確定。
●電動執行機構主要技術參數
|
型號和規格
|
公稱負載值(N)
|
額定行程值(mm)
|
額定行程時間(S)
|
位移速度(mm/s)
|
技術參數
|
|
SKZ-1000
|
400
|
6
|
12
|
0.5
|
電源:220+10%(-15%)V a.c.
50±1%Hz 輸入信號:0-10mA d.c. 4-20mA d.c. 外殼防護等級：相當IP65 防爆標志:dⅡBT4 |
|
SKZ-1100
|
10
|
20
|
|||
|
SKZ-1200
|
16
|
32
|
|||
|
SKZ-2100
|
1000
|
10
|
6.25
|
1.6
|
|
|
SKZ-2200
|
16
|
10
|
|||
|
SKZ-2300
|
25
|
15.63
|
|||
|
SKZ-3100
|
2500
|
10
|
6.25
|
1.6
|
|
|
SKZ-3200
|
16
|
10
|
|||
|
SKZ-3300
|
25
|
15.63
|
|||
|
SKZ-4300
|
6400
|
25
|
15.63
|
1.6
|
|
|
SKZ-4400
|
40
|
25
|
|||
|
SKZ-4500
|
60
|
37.5
|
|||
|
SKZ-5400
|
16000
|
40
|
25
|
1.6
|
|
|
SKZ-5500
|
60
|
37.5
|
|||
|
SKZ-5600
|
100
|
62.5
|
●性能指標
|
項 目 |
指標值 |
||
|
基本誤差 % |
±5.0 |
||
|
回 差 % |
3.0 |
||
|
死 區 % |
5.0 |
||
|
始終點偏差%
|
電開
|
始點 |
±2.5 |
|
終點 |
±2.5 |
||
|
電關
|
始點 |
±2.5 |
|
|
終點 |
±2.5 |
||
|
額定行程偏差% |
+2.5 |
||
|
泄漏量l/h |
10-3╳閥額定容量 |
||
●允許壓差 MPa
|
直行程電動執行機構公稱負載值N |
400/2500
|
1000/2500
|
6400
|
6400
|
||||||
|
公稱通徑 mm |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
允許壓差值P2=0 MPa |
3.85/24.0 |
3.14/19.6 |
/15.0 |
/11.9 |
24.0 |
18.3 |
14.4 |
|||
□爆炸性氣體混合物與防爆級別、溫度組別選用關系
|
溫度組別 |
T1(<450ºC) |
T2(<300ºC) |
T3(<200ºC) |
T4(<135ºC) |
|||
|
使用類別 |
Ⅱ |
防爆級別 |
A |
甲烷、苯、氨、 |
乙烷、乙醇、乙苯 |
戊烷、松節油、石油、 |
乙醛、三甲胺 |
|
B |
丙炔、氰化氫、 |
乙烯、呋喃 |
二甲醚、丁烯醛、 |
二乙醚、二丁醛 、 |
|||
□外形尺寸
●常、中溫電動套筒調節閥外形尺寸表 mm
|
公稱通徑
|
推力N
|
L
|
H1
|
H
|
B
|
C
|
重量kg
|
||
|
PN MPa
|
常溫型
|
中溫型
|
|||||||
|
1.6
|
6.4
|
||||||||
|
25
|
400
|
185
|
205
|
110
|
608 |
758 |
113 |
48 |
14 |
|
1000
|
661 |
811 |
138 |
63 |
|||||
|
2500
|
686 |
836 |
（157） |
(75) |
52 |
||||
|
40
|
400
|
220
|
235
|
131
|
648 |
803 |
113 |
48 |
|
|
1000
|
701 |
856 |
138 |
63 |
|||||
|
2500
|
726 |
881 |
(157) |
(75) |
63 |
||||
|
50
|
400
|
250
|
265
|
131
|
648 |
803 |
113 |
48 |
|
|
1000
|
701 |
856 |
138 |
63 |
|||||
|
2500
|
726 |
881 |
(157) |
(75) |
65 |
||||
|
65
|
6400
|
270
|
295
|
171
|
966 |
1126 |
166
(183) |
80
(111) |
131 |
|
80
|
300
|
320
|
189
|
991 |
1151 |
143 |
|||
|
100
|
380
|
400
|
208
|
1036 |
1196 |
186 |
|||
|
150
|
530
|
550
|
275
|
1202 |
1775 |
274 |
|||
|
200
|
640
|
670
|
320
|
1277 |
1507 |
444 |
|||
|
250
|
16000
|
780
|
810
|
390
|
(210) |
(112) |
|||
|
300
|
880
|
950
|
450
|
||||||
●低溫型電動套筒調節閥外形尺寸表 mm
|
公稱通徑 |
推力N |
L |
Dn |
工作溫度ºC |
重量kg |
|||||
|
公稱壓力MPa |
-100 |
-200 |
-250 |
|||||||
|
6.4 |
H2 |
H |
H2 |
H |
H2 |
H |
||||
|
25
|
400 |
205
|
290
|
500
|
1058 |
700
|
1258 |
900
|
1558 |
50 |
|
1000 |
1111 |
1311 |
1511 |
|||||||
|
2500 |
1136 |
1336 |
1536 |
74 |
||||||
|
40
|
400 |
235
|
330
|
1083 |
1283 |
1483 |
||||
|
1000 |
1136 |
1336 |
1536 |
|||||||
|
2500 |
1161 |
1361 |
1561 |
74 |
||||||
|
50
|
400 |
265
|
360
|
1083 |
1286 |
1483 |
||||
|
1000 |
1136 |
1336 |
1536 |
|||||||
|
2500 |
1161 |
1361 |
1561 |
91 |
||||||
|
65 |
6400 |
295 |
405 |
600
|
1461 |
800
|
1661 |
1000
|
1861 |
166 |
|
80 |
320 |
430 |
1486 |
1686 |
1886 |
181 |
||||
|
100 |
400 |
520 |
1531 |
1731 |
1931 |
236 |
||||
|
150 |
550 |
695 |
700
|
1697 |
900
|
1897 |
1100
|
2097 |
244 |
|
|
200 |
670 |
840 |
1772 |
1972 |
2172 |
531 |
||||
 |
 |
 |
□主要零件材料及推薦使用溫度范圍
|
零件名稱 |
材 料 |
溫度范圍ºC |
備 注 |
|
|
最小
|
最大
|
|||
|
閥體上、下閥蓋 |
HT200 |
-20 |
200 |
此表為各種材料的極限使用 溫度，在實際選用中，應根據該 閥的介質溫度范圍，確定材料的 最低、最高使用溫度，其最低使 用溫度不得低于介質溫度范圍的 下限，最高使用溫度不得高于介 質溫度范圍的上限。 |
|
ZG230-450 |
-40 |
450 |
||
|
ZG1Cr18Ni9Ti |
-250 |
550 |
||
|
閥座、閥芯、閥桿 |
1Cr18Ni9 |
-196 |
550 |
|
|
填 料 |
聚四氟乙烯 |
-40 |
200 |
|
|
碳 纖 維 |
-120 |
350 |
||
|
柔性石墨 |
-200 |
600 |
||
|
密 封 墊 |
橡膠石棉板 |
-20 |
200 |
|
|
1Cr18Ni9夾石棉板 |
-40 |
450 |
||
|
浸蠟石棉橡膠板 |
-250 |
-60 |
||
|
金屬墊片 |
-40 |
450 |
||
|
氟橡膠密封圈 |
-40 |
250 |
||
|
螺栓、雙頭螺柱 |
25 , 35 |
425以下 |
||
|
35CrMoA |
||||
|
1Cr18Ni9 |
450以下 |
|||
|
螺母 |
A3 |
350以下 |
||
|
25 , 35 |
450以下 |
|||
□訂貨須知
訂貨時應詳細說明以下條件：
●輸入信號(4~20mA或0~10mA);
●閥前和閥后壓力；
●結構型式、公稱壓力、作用方式和工作溫度；
●閥體、閥座和閥芯材質；
●公稱通徑、額定流量系數Kv和流量特性；
●是否有其它特殊要求。
|
|
