電子式電動V型球閥
- 型號 :
詳細介紹

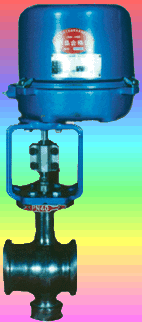

ZDRFL 電子式電動V型球閥
□結構特點和應用范圍
ZDRFL電子電動V型球閥是由電子式電動執行機構和調節機構組成，閥
芯上開有V型切口，與閥座相對轉動產生剪切力，可將纖維狀物料切斷，防止
卡死。該閥具有流通能力大，調節精度高，可調比大，密封性好等特點，特別
適用于泥漿和含有纖維性介質，以及含有微小固體懸浮物介質的調節。
□型號、規格
□技術參數和性能指標
●調節機構主要技參數
●執行機構主要技術參數
●性能指標
□外形尺寸 mm
□主要零件材料
□結構特點和應用范圍
ZDRFL電子電動V型球閥是由電子式電動執行機構和調節機構組成，閥
芯上開有V型切口，與閥座相對轉動產生剪切力，可將纖維狀物料切斷，防止
卡死。該閥具有流通能力大，調節精度高，可調比大，密封性好等特點，特別
適用于泥漿和含有纖維性介質，以及含有微小固體懸浮物介質的調節。
□型號、規格
|
類別 |
常 溫 型 |
中 溫 型 |
||
|
普通型 |
軟密封 |
硬密封 |
|
|
|
型號 |
|
|
|
|
|
規格 |
DN25～200 |
|||
□技術參數和性能指標
●調節機構主要技參數
|
公稱通徑 mm |
25 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
額定流量系數Kv |
25 |
70 |
100 |
180 |
270 |
440 |
680 |
990 |
1760 |
|
公稱壓力 MPa |
4.0 |
||||||||
|
額定轉角 º |
90 |
||||||||
|
流量特性 |
等百分比 |
||||||||
|
介質溫度 ºC |
-40～150(軟密封)、-40～200、-40～350 |
||||||||
|
法蘭尺寸、型式 |
按JB/T79.2-94凹式 |
||||||||
|
閥體材質 |
ZG230-450，ZG1Cr18Ni9Ti, ZG0Cr18Ni12Mo2Ti |
||||||||
|
可調比 |
250:1 |
350:1 |
|||||||
|
配用執行機構型號 |
361RSA-05 |
361RSB-10 |
361RSB-20 |
361RSC-30 |
361RSC-50 |
||||
●執行機構主要技術參數
|
型 號
|
輸出力矩N·m
|
動作時間S/90º
|
技術參數
|
|
361RSA-05 |
50 |
17 |
電源：220V±10%V a.c. |
|
361RSA-10
361RXA-10 |
100
|
18.0
|
|
|
361RSA-20 |
200 |
36 |
|
|
361RSC-30 |
300 |
24 |
|
|
361RSC-50 |
500 |
42 |
●性能指標
|
項 目 |
指 標 值 |
|
|
基 本 誤 差 % |
±2.5 |
|
|
回 差 % |
2.0 |
|
|
死 區 % |
3.0 |
|
|
允許泄漏量1/h |
普通型 |
5×10-4×閥額定容量 |
|
軟密封 |
10-6×閥額定容量 |
|
|
硬密封 |
10-5×閥額定容量 |
|
□外形尺寸 mm
|
公稱通徑 |
25 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
102 |
114 |
124 |
143 |
165 |
194 |
213 |
229 |
243 |
|
D |
64 |
82 |
100 |
118 |
130 |
155 |
185 |
216 |
264 |
|
H |
475 |
500 |
535 |
590 |
625 |
680 |
895 |
905 |
955 |
|
H1 |
60 |
75 |
95 |
105 |
120 |
140 |
165 |
165 |
200 |
|
H2 |
120 |
120 |
120 |
155 |
155 |
155 |
165 |
165 |
165 |
|
L1 |
130 |
130 |
130 |
145 |
145 |
145 |
190 |
190 |
190 |
|
L2 |
56 |
56 |
56 |
68 |
68 |
68 |
80 |
80 |
80 |
|
D1 |
225 |
225 |
225 |
255 |
255 |
255 |
335 |
335 |
335 |
|
R |
80 |
80 |
80 |
160 |
160 |
160 |
160 |
160 |
160 |
|
Y |
200 |
200 |
200 |
225 |
225 |
225 |
260 |
260 |
260 |
 |
|
零 件 名 稱 |
零 件 材 料 |
|
閥 體 |
ZG230-450 ; ZG1Cr18Ni9Ti ; ZG0Cr18Ni12Mo2Ti |
|
閥 芯 |
1Cr18Ni9 ; 0Cr18Ni12Mo2Ti |
|
閥 桿 |
2Cr13 |
|
填 料 |
石棉浸四氟乙烯、濕紡石棉加合金絲 |
|
閥 座 |
1Cr18Ni9(普通式)；增強聚四氟乙烯(FL2軟密封)；0Cr18Ni12Mo2Ti(墊式硬密封) |
□訂貨須知
訂貨時應詳細說明以下條件：
●產品型號；
●閥體材質；
●公稱通徑DN，額定流量系數Kv;
●電動執行器內是否帶空間加熱器；
●閥前后壓力；
●電動執行器是否帶過載保護裝置；
●介質種類；
●介質工作溫度范圍；
●是否有其它特殊要求。
|
