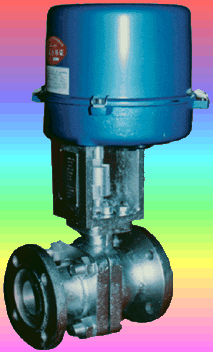

ZDRR型電動O型切斷球閥

□結構特點和應用范圍
　　ZDRR型電動O型切斷球閥是由與日本KOSO公司合資生產的361OR或
341OR系列角行程電動執行機構與球閥調節機構組成。具有結構簡單、
切換迅速、流通能力大、零泄漏等特點。適用于高粘度、含纖維、固
體顆粒流體的場合，廣泛應用于石油、化工、冶金、輕工等工業自控
領域對氣體、液體輸送管道中介質的切斷或流道。

□型號、規格

型    號
規    格	DN15～100

□技術參數和性能指標
●球閥調節機構主要技術參數

公稱通徑mm		15	20	25	32	40	50	80	100
額定流量系數Kv		20	38	72	110	170	270	510	940
公稱壓力MPa		1.0 、1.6、 6.4
額定轉角°		0～90
流量特性		快  開
介質溫度℃		-20～120
閥體材質		HT200、ZG230-450、ZG1Cr18Ni9Ti、 ZGOCr18Ni12Mo2Ti
球體材質		1Cr18Ni9 , 0Cr18Ni12Mo2Ti
法蘭尺寸、型式		PN10、16按JB78-59光滑式，PN64按JB/T79.2-94凹式
配執行機構型號	PN10、16	361RSA-05 341RSA-05			361RSB-10 341RSB-10 361RXB-10 341RXB-10			361RSC-30 341RSC-30
	PN64	361RSB-10 341RSB-10 361RXB-10 341RXB-10			361RSC-30 341RSC-30			361RSD-150 341RSD-150

注：1、根據現場使用條件，可配防爆型執行機構。
　 2、可為用戶提供GB、ANSI、JPI、JIS、DIN等法蘭標準產品，其法蘭距按用戶需要確定。

●角行程電動執行機構主要技術參數

類別	型號	輸出力矩N·m	動作時間S/90°	轉角°	技術參數
普通型	361RSA-05 341RSA-05	50	17	0～90	電源：220+10%V a.c. 　　　50 Hz 驅動電機：交流可逆電機 輸入信號：1~5V a.c.          　　　　　4~20mA d.c. 　　　(信號線用屏蔽線) 開度信號：4~20mA d.c. 保護等級：相當IP55 防爆標志：ExdⅡBT4
	361RSB-10 341RSB-10	100	18
	361RSC-30 341RSC-30	300	24
	361RSD-150 341RSD-150	1500	42
防爆型	361RXB-10 341RXB-10	100	18

●性能指標

泄漏量：完全切斷嚴密不漏（試驗介質為水）。

□外形尺寸

●     PN10電動O型切斷球閥外形尺寸                                                         mm

公稱 通徑	L	D	H1	H2	H3	D3	D1	R	Y	D2	W	重量kg
15	112	95	48.5	120	320	65	225	80	200	260	56
20	120	105	51.5	120	323	75	225	80	200	260	56
25	128	115	55	120	330	85	225	80	200	260	56
32	150	135	67.5	155	425	100	255	160	225	290	68
40	170	145	72.5	155	442	110	255	160	225	290	68
50	180	160	80	155	452	125	255	160	225	290	68

●PN16電動O型切斷球閥外形尺寸                                                         mm

公稱 通徑	L	D	H1	H2	H3	D3	D1	R	Y	D2	W	重量kg
15	118	95	48.5	120	322	65	225	80	200	260	56
20	120	105	51.5	120	325	75	225	80	200	260	56
25	128	115	55	120	333	85	225	80	200	260	56
32	150	135	67.5	155	427	100	255	160	225	290	68
40	170	145	72.5	155	448	110	255	160	225	290	68
50	180	160	72.5	155	456	125	255	160	225	290	68
80	200	195	100	165	535	160	335	160	260	380	80
100	230	215	110	165	568	180	335	160	260	380	80

●PN64型電動O型切斷球閥外形尺寸                                                        mm

公稱 通徑	L	D	H1	H2	H3	D3	D1	R	Y	D2	W	重量kg
15
20	145	125	37.5	155	366	90	255	160	225	290	68
25	156	135	39	155	366.5	100	255	160	225	290	68
32
40	200	165	87.5	165	506	125	335	160	260	380	80
50	215	175	87.5	165	516	135	335	160	260	380	80
80	260	210	112.5	120	670	170	520	200	365	520	65
100	300	250	133	120	698	200	520	200	365	520	65

□訂貨須知
訂貨時應詳細說明以下條件：
●產品型號；
●公稱通徑DN，額定流量系數KV；
●閥前后壓力及公稱壓力；
●介質種類；
●介質工作溫度范圍；
●閥體、球體材質；
●電動執行器內是否帶空間加熱器；
●電動執行器是否帶過載保護裝置；
●是否有其它特殊要求。
