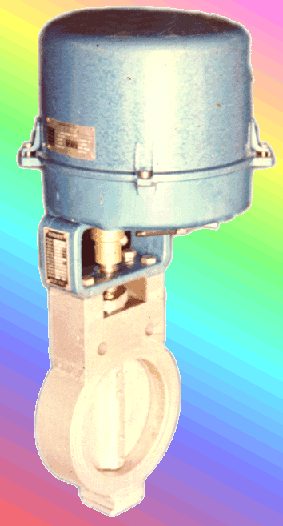

電子式電動調節蝶閥
- 型號 :
詳細介紹
型電子式電動調節蝶閥□結構特點和應用范圍
型電子式電動調節蝶閥是由3610R(L)全電子式電動執行機構和蝶閥調節機構組成，執行機構內
有伺服系統，無須另配伺服放大器。具有結構簡單，流
通能力大，調節精度高等特點。適用于含懸浮顆粒的
流體及濃濁、漿狀流體的調節和控制，廣泛應用于化工、
石油、冶金、電站等工業生產過程中。
□型號、規格
|
類別 |
直行程 |
角行程 |
||
|
常溫型 |
中溫型 |
常溫型 |
中溫型 |
|
|
型號 |
|
|
|
|
|
規格 |
DN600～1000 |
DN50～500 |
||
□技術參數和性能指標
●蝶閥調節機構主要技術參數
|
公稱通徑 mm |
50 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
公稱壓力 MPa |
0.6 |
||||||||||||||||
|
介質溫度 ºC |
常溫：-20～200(鑄鐵);-40～250(鑄鋼)；中溫：-40～450(鑄不銹鋼) |
||||||||||||||||
|
轉角范圍 º |
0～70 |
||||||||||||||||
|
流量特性 |
近似等百分比 |
||||||||||||||||
|
環境溫度 ºC |
無空間加熱器：-10～60;帶空間加熱器：-35～60 |
||||||||||||||||
|
接管法蘭 |
按JB78-59 對夾式法蘭連接 |
||||||||||||||||
|
閥體材質 |
HT200; 35； ZG230-450; 1Cr18Ni9; ZG1Cr18Ni9Ti |
||||||||||||||||
|
閥板材質 |
HT200；35； ZG230-450; 1Cr18Ni9; ZG1Cr18Ni9Ti |
||||||||||||||||
●3610L直行程電子式電動執行機構主要技術參數
|
型 號 |
輸出力N |
速度mm/s |
最大行程mm |
技術參靈敏 |
|
361LSC-99 |
10000 |
2.0 |
100 |
電源：220V+10%V a.c. |
●3610R角行程電子式電動執行機構技術參數
|
型 號 |
輸出力N·m |
動作時間s/90º |
轉角 |
技術參數 |
|
361RSA-02 |
20 |
8.5 |
60º |
電源：AC220V±10%V a.c. |
|
361RSA-05 |
50 |
17.0 |
||
|
361RSB-10 |
100 |
18.0 |
||
|
361RSB-20 |
200 |
36.0 |
||
|
361RSC-30 |
300 |
24.0 |
||
|
361RSC-50 |
500 |
42 |
||
|
361RSC-60 |
600 |
48.0 |
||
|
361RXB-10 |
100 |
18.0 |
||
|
361RXB-20 |
200 |
36.0 |
●性能指標
|
項 目 |
指 標 值 |
||
|
基 本 誤 差 % |
±2.5 |
||
|
回 差 % |
2.0 |
||
|
死 區 % |
3.0 |
||
|
始終點偏差% |
電開 |
始點 |
±2.5 |
|
終點 |
±2.5 |
||
|
電關 |
始點 |
±2.5 |
|
|
終點 |
±2.5 |
||
|
額定行程偏差 % |
+2.5 |
||
|
允許泄漏量1/h |
2×10-2×閥額定容量 |
||
●額定流量系數Kv
|
轉角 |
10º |
20º |
30º |
40º |
50º |
60º |
70º |
|
|
公 |
50 |
1.9 |
7.5 |
17 |
30 |
46 |
64 |
85 |
|
80 |
6.7 |
15 |
30 |
55 |
92 |
140 |
220 |
|
|
100 |
10 |
23 |
46 |
85 |
140 |
220 |
340 |
|
|
125 |
16 |
35 |
70 |
130 |
220 |
340 |
530 |
|
|
150 |
20 |
50 |
100 |
190 |
320 |
490 |
770 |
|
|
200 |
40 |
90 |
180 |
340 |
570 |
870 |
1360 |
|
|
250 |
60 |
140 |
290 |
530 |
900 |
1380 |
2130 |
|
|
300 |
90 |
200 |
410 |
760 |
1280 |
1960 |
3060 |
|
|
350 |
130 |
280 |
550 |
1040 |
1750 |
2660 |
4160 |
|
|
400 |
160 |
370 |
730 |
1340 |
2300 |
4400 |
5450 |
|
|
450 |
200 |
470 |
930 |
1700 |
2900 |
3480 |
6900 |
|
|
500 |
250 |
570 |
1140 |
2120 |
3560 |
5430 |
8500 |
|
|
600 |
360 |
820 |
1630 |
3050 |
5140 |
7840 |
12200 |
|
|
700 |
500 |
1120 |
2200 |
4160 |
7000 |
10600 |
16600 |
|
|
800 |
650 |
1450 |
2900 |
5400 |
9100 |
13800 |
21700 |
|
|
900 |
810 |
1839 |
3726 |
6885 |
11583 |
17658 |
27540 |
|
|
1000 |
1000 |
2270 |
4600 |
8500 |
14300 |
21800 |
34000 |
|
●允許壓差 MPa
|
公稱
通徑 mm |
配用執行機構
|
|||||||||||||
|
361RSA-05
|
361RSB-10
361RXB-10 |
361RSB-20
361RXB-20 |
361RSC-30
|
361RSC-50
|
361RSC-60
|
361LSC-99
|
||||||||
|
0º
|
70º
|
0º
|
70º
|
0º
|
70º
|
0º
|
70º
|
0º
|
70º
|
0º
|
70º
|
0º
|
70º
|
|
|
50
|
0.6
|
0.6
|
||||||||||||
|
80
|
0.6
|
0.6
|
||||||||||||
|
100
|
0.6
|
0.315
|
||||||||||||
|
125
|
0.6
|
0.16
|
0.6
|
0.325
|
0.6
|
0.6
|
||||||||
|
150
|
0.6
|
0.094
|
0.6
|
0.189
|
0.6
|
0.378
|
||||||||
|
200
|
0.6
|
0.039
|
0.6
|
0.079
|
0.6
|
0.158
|
||||||||
|
250
|
0.6
|
0.041
|
0.6
|
0.082
|
0.6
|
0.124
|
||||||||
|
300
|
0.6
|
0.023
|
0.6
|
0.047
|
0.6
|
0.07
|
||||||||
|
350
|
0.6
|
0.015
|
0.6
|
0.03
|
0.6
|
0.045
|
||||||||
|
400
|
0.6
|
0.03
|
0.6
|
0.05
|
0.6
|
0.060
|
||||||||
|
450
|
0.6
|
0.021
|
0.6
|
0.035
|
0.6
|
0.042
|
||||||||
|
500
|
0.6
|
0.015
|
0.6
|
0.026
|
0.6
|
0.031
|
||||||||
|
600
|
0.6
|
0.015
|
||||||||||||
|
700
|
0.524
|
0.009
|
||||||||||||
|
800
|
0.337
|
0.006
|
||||||||||||
|
900
|
0.259
|
0.004
|
||||||||||||
|
1000
|
0.18
|
0.003
|
||||||||||||
□外形尺寸
●ZDRW DN50～500 外形尺寸 mm
|
公稱
通徑 |
D
|
D1
|
L1
|
L2
|
D2
|
H
|
n-d
|
||||||
|
配A
型 |
配B
型 |
配C
型 |
配A
型 |
配B
型 |
配C
型 |
配A
型 |
配B
型 |
配C
型 |
|||||
|
50
|
|
110
|
92
|
355
|
225
|
|
|
200
|
|
|
4-14
|
||
|
80
|
125
|
150
|
92
|
355
|
4-18
|
||||||||
|
100
|
145
|
175
|
102
|
385
|
|||||||||
|
125
|
175
|
200
|
117
|
384
|
429
|
225
|
225
|
8-18
|
|||||
|
150
|
200
|
225
|
130
|
397
|
442
|
||||||||
|
200
|
255
|
280
|
172
|
437
|
482
|
||||||||
|
250
|
310
|
335
|
197
|
511
|
561
|
|
335
|
|
260
|
12-18
|
|||
|
300
|
362
|
395
|
227
|
536
|
586
|
12-23
|
|||||||
|
350
|
412
|
445
|
252
|
561
|
611
|
||||||||
|
400
|
462
|
495
|
296
|
656
|
|
|
16-23
|
||||||
|
450
|
518
|
550
|
321
|
679
|
|||||||||
|
500
|
568
|
660
|
346
|
704
|
|||||||||
●ZDLW DN600-1000外形尺寸 mm
|
公稱通徑 |
L1 |
L2 |
D |
D1 |
D2 |
H1 |
H2 |
H3 |
n-d |
|
600 |
480 |
585 |
705 |
755 |
310 |
377.5 |
790 |
90 |
20-25 |
|
700 |
530 |
635 |
810 |
860 |
430 |
790 |
24-25 |
||
|
800 |
595 |
695 |
920 |
975 |
487.5 |
790 |
24-30 |
||
|
900 |
685 |
790 |
1020 |
1075 |
537.5 |
805 |
24-30 |
||
|
1000 |
735 |
830 |
1120 |
1175 |
587.5 |
805 |
28-30 |
 ZDRW型 |
 ZDLW型 |
|
零件名稱 |
材料 |
溫度范圍ºC |
|
|
最 小 |
最 大 |
||
|
閥體、閥板 |
HT200 |
-20 |
200 |
|
35 |
-40 |
450 |
|
|
ZG230-450 |
|||
|
1Cr18Ni9 |
|||
|
ZG1Cr18Ni9Ti |
-40 |
600 |
|
|
ZG0Cr18Ni12Mo2Ti |
|||
□訂貨須知
訂貨時應詳細說明以下條件：
●產品型號；
●工作溫度范圍；
●公稱通徑和額定流量系數Kv;
●執行器內是否帶空間加熱器，是否帶過載保護裝置；
●閥前壓力，閥后壓力，公稱壓力；
●閥體、閥板材料；
●是否有其它要求。
注：電子式電動執行機構和蝶閥調節機構分別接受單機訂貨。
