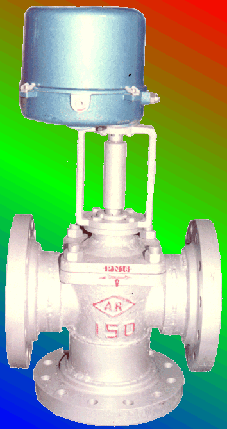

電子式電動旋塞閥
- 型號 :
詳細介紹
型電子式電動旋塞閥□結構特點和應用范圍
型電子式電動旋塞閥是由旋塞閥與電子式執 行機構組成 ，通過具有不同窗口的旋塞，可實現對石油、 化工、冶金等部門
氣體、液體介質在輸送管道中的流通、 切斷、分流及合流等的調節功
能。流路簡單，流阻小，適 合粘度較大的液體介質的調節。閥座為
軟密封材料并有三種材質，適用溫度范圍廣。
□型號、規格
|
類別 |
常 溫 型 |
中 溫 型 |
||
|
二通旋塞式 |
三通旋塞式 |
二通旋塞式 |
三通旋塞式 |
|
|
型號 |
ZDRTb-40 |
ZDRTc-16 |
ZDRTb-40G |
ZDRTc-16G |
|
規格 |
DN25～150 |
|||
□技術參數和性能指標
●旋塞閥主要技術參數
|
公稱通徑 mm |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
||
|
額定流量系數 Kv |
ZDRTb |
78 |
86 |
137 |
170 |
214 |
257 |
514 |
|
|
ZDRTc |
直通 |
42 |
44 |
68 |
85 |
107 |
128 |
257 |
|
|
角通 |
21 |
25 |
34 |
43 |
64 |
98 |
154 |
||
|
公稱壓力 MPa |
1.6 ; 4.0 |
||||||||
|
配執行機構型號 |
361RSA-05 |
361RSB-10 |
361RSB-20 |
||||||
|
允許壓差 MPa |
1.0 |
||||||||
|
介質溫度 ºC |
-20～120（常溫）, -35～250（中溫） |
||||||||
|
環境溫度 ºC |
無空間加熱器-10～60 ; 帶空間加熱器：-35～60 |
||||||||
|
額定轉角 º |
90 |
||||||||
|
流量特性 |
近似快開特性 |
||||||||
|
接管法蘭 |
PN16:按JB78-59光滑式； PN40:按JB/T79.2-94凹式 |
||||||||
|
閥體材質 |
ZG230-450 , ZG1Cr18Ni9Ti |
||||||||
|
閥座材質 |
聚四氟乙烯； 增強聚四氟乙烯； 碳石墨 |
||||||||
2、根據現場使用條件，可配用防爆型執行機構
●3610R型直行程電子式電動執行機構主要技術參數
|
型 號
|
輸出力矩 N·m
|
速 度 mm/s
|
技術參數
|
|
361RSA-05
|
50
|
17.0
|
電源：220V±10%V a.c.
50Hz 驅動電機:交流可逆電機 輸入信號:1-5V d.c. 4-20mA d.c. (信號線用屏蔽線) 開度信號:4-20mA d.c. 保護等級:相當IP55 防爆標志:ExdⅡBT4 |
|
361RSB-10
|
100
|
18.0
|
|
|
361RSB-20
|
200
|
36.0
|
|
|
361RXB-10
|
100
|
18.0
|
|
|
361RXB-20
|
200
|
36.0
|
●性能指標
|
允許泄漏量1/h
|
ZDRTb(二通)
|
ZDRTc(三通)
|
|
0
|
10-4×閥額定容量
|
□外形尺寸 mm
|
公稱通徑
|
L
|
H1
|
H2
|
D
|
D1
|
W
|
|
25
|
165
|
95
|
445
|
124
|
260
|
56
|
|
40
|
191
|
111
|
455
|
161
|
260
|
56
|
|
50
|
216
|
121
|
489
|
165
|
290
|
68
|
|
65
|
241
|
141
|
497
|
190
|
290
|
68
|
|
80
|
283
|
141
|
538
|
210
|
290
|
68
|
|
100
|
305
|
171
|
548
|
254
|
290
|
68
|
|
150
|
403
|
216
|
505
|
318
|
290
|
68
|
□訂貨須知
訂貨時應詳細說明以下條件：
●產品型號；
●工作溫度范圍；
●公稱通徑、額定流量系數Kv;
●電動執行器內是否帶空間加熱器；
●公許壓差；
●電動執行器是否帶過載保護裝置；
●閥體材質；
●是否有其他特殊要求。
|
|
|
|
