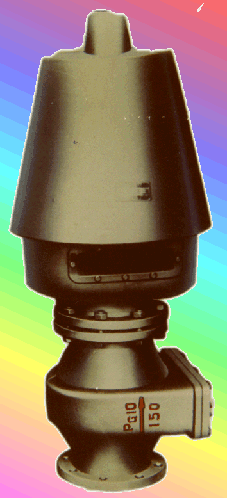

防火安全呼吸閥
- 型號 :
詳細介紹
FAHX型防火安全呼吸閥
□結構特點和應用范圍
防火安全呼吸閥是由安全呼吸閥和防火器兩部分組成。
安全呼吸閥結構是同心式，吸氣口裝有防塵的金屬網。該
閥適用防止貯油罐因超壓或真空引起變形而需要加以保護
的場合。
|
型 號
|
FAHX-1
|
|
規 格
|
DN50-250
|
□技術參數和性能指標
●主要技術參數
|
公稱通徑mm
|
呼氣壓力Pa
|
吸氣壓力Pa
|
|
50~250
|
900±100
|
-300±100
|
|
50~250
|
1200±100
|
-300±100
|
|
50~250
|
1500±100
|
-300±100
|
●性能指標
|
密封性
|
應能承受1.5倍呼吸壓力的氣壓，不得有漏氣現象。
|
|
靈敏度
|
閥前呼出或吸入規定氣壓時，其上閥片應能上下浮動。
|
□可配附件
可與微壓自力式調節閥配套使用。
□外形尺寸 mm
|
公稱通徑
|
D
|
D1
|
D2
|
D3
|
H
|
H1
|
L
|
b
|
f
|
n-d
|
|
50
|
160
|
125
|
100
|
270
|
538
|
244
|
134
|
20
|
3
|
4-18
|
|
65
|
180
|
145
|
120
|
287
|
564
|
266
|
145
|
20
|
3
|
4-18
|
|
80
|
195
|
160
|
135
|
304
|
605
|
288
|
155
|
22
|
3
|
8-18
|
|
100
|
215
|
180
|
155
|
420
|
720
|
320
|
200
|
22
|
3
|
8-18
|
|
150
|
280
|
240
|
210
|
506
|
930
|
400
|
210
|
24
|
3
|
8-23
|
|
200
|
335
|
295
|
265
|
690
|
1102
|
465
|
280
|
24
|
3
|
8-23
|
|
250
|
390
|
350
|
320
|
870
|
1280
|
530
|
350
|
28
|
3
|
12-23
|
□主要零件材料及推薦使用溫度范圍
|
零件名稱
|
材料
|
溫度范圍℃
|
備注
|
|
上、下閥體
|
HT200
|
-20~200
|
此表為各種材料的極限使用溫度， 在實際選用中，應根據該閥的介質溫度 范圍，確定材料的最低、最高使用溫度， 其最低使用溫度不得低于介質溫度范圍 的下限，最高使用溫度不得高于介質溫 度范圍的上限。 |
|
上、下支架
|
HT200
|
-20~200
|
|
|
上、下襯套
|
2Cr13
|
-40~450
|
|
|
上、下閥座
|
1Cr18Ni9
|
-196~550
|
|
|
上、下閥片
|
1Cr18Ni9
|
-196~550
|
□訂貨須知
訂貨時應詳細說明以下條件：
●產品名稱、型號和規格；
●呼氣壓力和吸氣壓力；
●是否有其它特殊要求。
|
|
|
|
