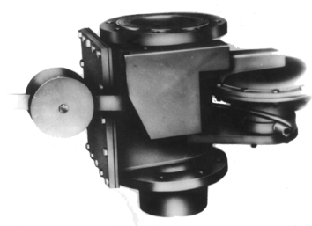

　　 ZKM-10型空氣煤氣安全閥
□結構特點和應用范圍
　　空氣煤氣安全閥是一種重錘自力式切斷閥，它可
以根據系統中空氣或煤氣壓力的降低，對煤氣管道實
現快速切斷，防止回火，保證系統的安全。其結構簡
單、操作方便、安全可靠。主要應用于石化、冶金、
輕工等加熱燃氣管道中。

□型號、規格

型 號	ZKM-10
規 格	DN100、150、200

□技術參數和性能指標

●主要技術參數

公稱通徑  mm		100,150,200
公稱壓力MPa		1.0
溫度范圍℃		-20~+60
工作壓力 Pa	煤氣	1500±100
	空氣	1200 ±100
切斷壓力   Pa		400~800
法蘭尺寸		按JB78-59
法蘭型式		法蘭密封面型式按 JB77-59光滑式

●性能指標

密封性	氣 室	應能承受10KPa氣壓，不得有漏氣現象。
	連接處
允許泄漏量		15個氣泡/min

□外形尺寸                                mm

公稱通徑	L	L1	H	H1
100	369	250	492	300
150	395	300	540	350
200	419	356	604	441

□主要零件材料

零件名稱	材料
閥體	QT400-18
上、下膜蓋	HT200
滑閥	H62
襯套	H62

□訂貨須知
訂貨時應詳細說明以下條件：
●產品型號、規格；
●是否有其它特殊要求。
