偏心旋轉閥電—氣閥門定位器
- 型號 :
詳細介紹

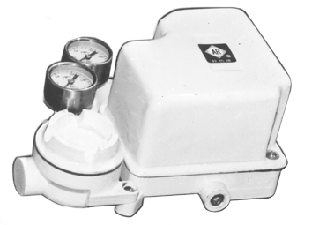

E/P704型偏心旋轉閥電—氣閥門定位器
□結構特點和應用范圍
E/P704型偏心旋轉閥電—氣閥門定位器專門與偏心旋轉閥配套使用，可
以克服被調介質對調節閥閥芯的阻力，從而提高調節速度，改善調節性
能，使閥門位置按調節器的控制信號實現正確定位。該產品具有單作用、
雙作用兩種作用方式，靈敏度高，使用維護方便。
□型號、規格
|
型號 |
型 式 |
||||
|
單作用 |
雙作用 |
普通型 |
隔爆型 |
本質安全防爆型 |
|
|
EPA704 |
0 |
0 |
|||
|
EPA714 |
0 |
0 |
|||
|
EPA734 |
0 |
0 |
|||
|
EPC704 |
0 |
0 |
|||
|
EPC714 |
0 |
0 |
|||
|
EPC734 |
0 |
0 |
|||
□技術參數和性能指標
●技術參數
|
作用方式 |
單作用 |
雙作用 |
|
氣源壓力 MPa |
0.14~0.4(配薄膜式) ; 0.25~0.7(配活塞式) |
|
|
輸入信號 mA d.c. |
4~20 ; 4~12 ; 12~20 |
|
|
環境溫度 ºC |
-25~+55(普通型) ; -20~60(隔爆型和本質安全型) |
|
|
導線接頭 |
M18×1.5 |
|
|
氣管接頭 |
ZG1/4″ |
|
|
凸輪特性 |
直線、等百分比 |
|
|
外殼防護等級 |
IP43 |
|
|
角行程范圍 |
0~50º |
|
●性能指標
|
項 目 |
單作用 |
雙作用 |
||
|
基本誤差 % |
±2.0（直線） |
±4.0（等百分比） |
±2.5（直線） |
±4.0（等百分比） |
|
回 差 % |
2.0（直線） |
3.0（等百分比） |
2.5（直線） |
3.0（等百分比） |
|
死 區 % |
0.8（直線） |
1.5（等百分比） |
1.0（直線） |
1.5（等百分比） |
|
氣源變化影響 % |
2.0（直線） |
4.0（等百分比） |
2.5（直線） |
4.0（等百分比） |
|
耗 氣 量 l/h(標志) |
450 |
1000 |
||
□外形尺寸
|
|
 Xo=45-53 Y=(Xo-5)×0.54112 Zo=Z-17 Zo=2.4142×Y-17 |
|
□訂貨須知
訂貨時應詳細說明以下條件：
●型號； ●作用方式；
●輸入信號； ●執行機構轉角行程。
●凸輪特性；
|
|
|
|
