• 電子式電—氣轉換器

• 型號 :

訂購產品

詳細介紹

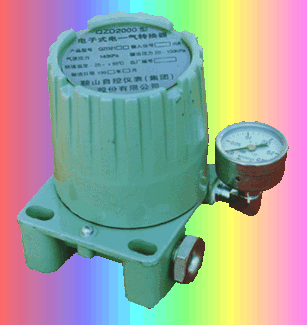

　　QZD2000型電子式電—氣轉換器

□結構特點和應用范圍

　　電子式電—氣轉換器可將不同的輸入電流信號成比例地轉換成相
應壓力輸出信號，調節控制和反饋部分均由電子電路組成，提高了整
機精度、穩定性和可靠性。廣泛應用于石油、化工、冶金、電站等工
業部門，以實現電動儀表與氣動儀表之間的信號轉換。

□型號、規格

型號	普通型	隔爆型	本安型	正作用	反作用	標準輸入	分程輸入
QZD2111	0			0		0
QZD2112	0			0			0
QZD2121	0				0	0
QZD2122	0				0		0
QZD2211		0		0		0
QZD2212		0		0			0
QZD2221		0			0	0
QZD2222	0				0		0
QZD2311			0	0		0
QZD2312			0	0			0
QZD2321			0		0	0
QZD2322			0		0		0

注：0表示現有規格。

●主要技術參數

作 用 方 式	單作用	雙作用
輸 入 信 號       mA d.c.	4~20 ; 4~12 ; 12~20
輸 出 壓 力        KPa	20~100
氣 源 壓 力        KPa	140±5%
導 線 接 頭	M18×1.5
氣 管  接 頭	ZG1/4″
環 境 溫 度        ?C	-25~+55(普通型)；-20~+60(隔爆型，本質安全型)
環 境 濕 度         %	5~95(相對濕度)
防 爆 標 志	隔爆型dⅡBT4,本質安全型iaⅡCT5
外殼防護等級	IP43
輸 入 阻 抗         Ω	≤300
階躍響應時間        S	≤4
安 裝 方 式	任意位置
重量                  kg	1.27

●性能指標

項        目	正 作 用	反 作 用
基 本 誤 差     %	±1.0
回        差     %	≤1.0
死        區     %	≤0.4
氣源壓力變化影響   %	≤1.0
耗  氣  量    l/h(標態)	≤1.2
重   復    性       %	≤0.5

□外形尺寸 □訂貨須知
訂貨時應詳細說明以下條件：
●產品型號；
●輸入信號范圍；
●作用方式。
